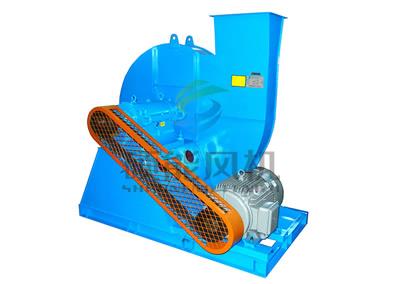

GY低噪声锅炉风机

2016年06月13日 23:51

1.用途、特点

本系列风机是工业锅炉产品的不同特点和使用情况，自行研制的锅炉配套专用通、引风机，选择风机覆盖面广，噪声低‘风机具有较高的效率，性能曲线平坦，高效运行区域较为宽广，结构合理而基础牢固。

引风机输送介质为150℃＜ t ＜250℃的不含腐蚀性烟气，烟气含尘量不大于400mg/m3，设计温度为150℃或200℃。

通风机输送介质为20℃的空气或空和其它不含腐蚀性，介质含尘量和其它固体杂质的含量不大于100mg/m3 并无粘性和无纤维物质。

2.形式

（1）风机制成单吸式，可制成右旋或左旋两种型式，从传动端一侧正视风机，叶轮工作时顺时针转称为右旋，反之则称为左旋。风机的出口角度可做成左或右0°、45°90°、135°、180°、225°的不同出口方向，特殊出口方向可在订货时说明。

（2）风机的传动方式：A式、C式、D式。

3.结构特点

风机主要由叶轮、机壳、进风口、机架、传动组，调节门等组成。

（1）叶轮：弧锥形轮盖、叶片和平板形轮盘之间，采用钢板焊接结构，并与轴盘牢固铆接成整体结构

叶轮经静、动平衡校正，并经超速试验，因此转动平稳可靠。

（2）机壳：采用普通优质钢板焊接而成的蜗壳形整体结构。

（3）进风口：制成收敛式流线形整体结构，用螺栓固定在机壳入口侧墙板或盖板法上。

（4）调节门：鼓、引风机一般均配以调节门，是用来调节风量的装置，调节门的叶片

为花瓣形，采用外传动结构，转动灵活方便，调节范围由90°（全闭）到0°（全开）。从进风口方向看，调节门手柄位置一般在右侧。右旋风机手柄由下向上是全闭到全开，左旋风机手柄由上向下是全闭到全开。

（5）机架：采用型钢焊接而成。

（6）传动组：由主轴、联轴器、轴承箱等组成，主轴由优质钢制成，轴承为滚动轴承，

润滑油采用30号机械油（出厂时传动组里无油），油量按油位标志，有特殊要求可装水冷却装置。A式传动风机无传动组。

4.性能与选择

性能参数进气条件:

通风机按气体温度t1=20℃、大气压力P01=101325Pa、气体密度ρ1=1.2kg/m3计算，

引风机是按气体温度t1=150℃、大气压力P01=101325Pa、气体密度ρ1=0.83kg/m3计算，或气体温度t1=200℃、大气压力P01=101325Pa、气体密度ρ1=0.745kg/m3计算
