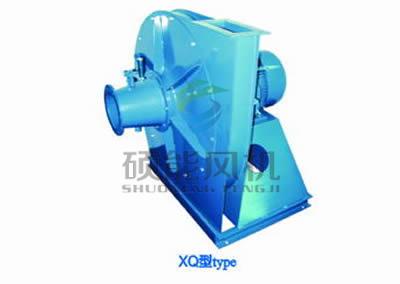

斜槽风机

2016年06月14日 12:14


1.风机的用途
斜槽风机是专门为水泥窑系统设计制造的一种高压离心风机,具有压力系数大,流量系数小,效率高,性能曲线平坦等特点,也可作为各种熔炉、锻冶炉的鼓风用。输送的介质为空气或其他不自燃无腐蚀的气体, 气体内不许有粘性物质,所含的尘土及硬质颗粒物不大于150毫克/立方米。气体温度不得超过800C。

2.风机的型式
1)根据用户的具体要求制成单吸入型。
2)风机可制成右旋或左旋两种型式:从电机端正视风机,叶轮顺时针方向旋转称为右旋转风机,以“右”表示,反之则称为左旋转风机。
3)风机的出口位置,以机壳的出风口角度表示,“左”或“右”均可制成0度、45度、90度、135度、180度、225度等六种角度,也可根据用户要求特殊制作。
4)风机的传动方式一般为A、D式,即采用电机直联或联轴器传动。

3.风机的结构
风机主要由叶轮、机壳、进风口、传动组、整体支架、调节门、进口消声器、流量计等组成。
叶轮:由后向弯曲叶片,曲线性轮盖,平板轮盖经焊接而成,叶轮成型后经动静平衡校正,保证运转平稳。
机壳:按最小流动损失设计成蜗形壳体,在机壳最底部设有不停机清洗排污装置。
进风口:做成收敛式流线式整体结构,给风机以最佳效率。
传动组:由主轴、轴承箱、皮带轮等组成。主轴由优质钢制成、轴承箱采用滚动轴承,稀油润滑,并设计成水平剖分式以利检修,采用新结构轴端密封,达到润滑油不泄漏,保证操作环境清洁。

4.性能要求
性能参数进气条件:
冷却风机按气体温度t1=20℃、大气压力P01=101325Pa、气体密度ρ1=1.2kg/m3设计,
当实际使用状态与上述指定状态不符时,则必须把实际使用状态的性能换算到指定状态的性能,然后根据换算性能选择风机。
在风机新安装后,进行运转时就发生流量过多或不足现象,其原因主要有以下几点:
1)管网阻力实际值与计算值相差过大。由一般管网特性方程式p=kq2(k为阻力系数)可知,如实际值k小于计算值k时,则流量增大;若实际值k大于计算值k值流量减少。
2)选择时未考虑风机本身全压值偏差△p的影响,当风机全压为正偏差时,则流量增大;为负偏差时,则流量减少。在风机新安装后开始正式运转时,或在使用过程中发生流量过大或过小时,可采用下列方法之一消除。
3)利用调节门的开闭程度调节流量。
4)改变风机的转速调节流量。
5)调换压力较高的或较低的风机调节流量。
6)改变管网阻力系数调节流量

5.订货
顾客在确定协议或签定合同时应提出如下一些参数:
当地大气压(或海拔高度)KPa
介质、温度   ℃
流量  m3/h
压力(全压或静压) Pa
以及如下条件:出风口角度、旋转方向
